Les servoréducteurs à couple conique en exécution pour atmosphères explosibles offrent une sécurité de fonctionnement maximale. Ils assurent une performance maximale pour des processus précis, permettent des temps de réaction très court grâce à la modularité exemplaire.
Servoréducteurs en exécution pour atmosphères explosibles optimisés

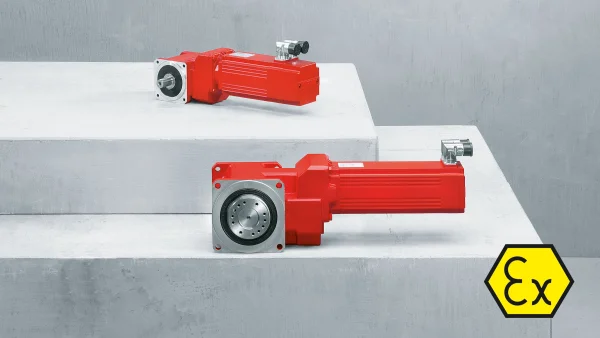

Les servoréducteurs à couple conique en exécution pour atmosphères explosibles BS.F..CMP.. associent force, précision et sécurité dans un ensemble compact. Ils offrent de nombreuses options de montage et possibilités d'utilisation.
Ils sont particulièrement adaptés aux environnement explosibles où les émissions de gaz et de poussière représentent un risque de sécurité. Grâce à la cannelure d'entraînement très résistante, les jeux angulaires restent très faibles pendant toute la durée de vie de l'entraînement servo.
Profitez de notre large offre de combinaisons motoréducteur pour motoriser les nombreuses applications nécessitant des couples et une précision élevée. Il en est de même pour les tâches d'automatisation complexes lorsqu'il s'agit de synchroniser plusieurs processus en un seul processus global.
Avec nos servoréducteurs à couple conique pour atmosphères explosibles, vous bénéficiez d'un maximum de sécurité pour vos processus, d'efficacité et de rentabilité. La haute qualité d'usinage des matériaux et de fabrication des éléments d'engrenages génère des réducteurs à couple conique en exécution pour atmosphères explosibles BS.F.. extrêmement robustes et demandant peu d'entretien. Associés aux servomoteurs synchrones CMP.. très précis, ils atteignent des performances maximales.
La certification selon ATEX est valable pour le groupe d'appareils II et la catégorie 3. Les combinaisons sont disponibles dans les exécutions II3GD et II3D.
Profitez de notre conseil !
Vos avantages
-
Travailler en sécurité
Les servoréducteurs à couple conique en exécution pour atmosphères explosibles offrent une protection pour le groupe d'appareils II et les catégories 2 + 3. -
Optimiser les performances
Les servoréducteurs à couple conique en exécution pour atmosphères explosibles BS.F..CMP.. convainquent par leur puissance, précision et compacité.
Propriétés
Réducteurs servo à couple conique en exécution pour atmosphères explosibles
Série BS.F
- Réducteurs conformes à la directive 94/9/CE (ATEX), groupe d'appareils II, catégorie 2, exécution II2GD
- pour utilisation sur le marché européen
- acceptés en Chine
- acceptés en Russie associés aux certificats EAC (remplacent GOST-TR)
- Modes de protection certifiés
- Mode de protection "c": protection par construction solide (sécurité constructive) EN 13463-1 et -5
- Mode de protection "k": protection par liquide d´immersion EN 13463-1 et -8
- Toutes les vis sont en plus autobloquantes contre le desserrage.
- Le réducteur a sa propre plaque signalétique.
- Bagues d'étanchéité de qualité supérieure
- Lubrifiant avec tenue élevée à la température
- Réducteurs servo à couple conique conformes ATEX à jeu réduit
- Conçus pour des couples entre 40 Nm et 1220 Nm
- Toutes les variantes avec flasque de fixation B5, en option : fixation par pattes et bras de couple (intégration optimale dans l'application)
- Le jeu angulaire ne varie pas et reste faible pendant toute la durée de vie du réducteur.
- Disponibles en trois variantes de sortie
- BSF : arbre sortant
- BSKF : arbre sortant avec clavette
- BSAF : arbre creux et clavette (réducteur à arbre creux)
- En exécution servoréducteur conforme à ATEX
Servomoteurs synchrones en exécution pour atmosphères explosibles
Série CMP..
- Conformes à la directive 94/9/CE (ATEX), groupe d'appareils II, catégorie d'appareils 3
- Catégorie II 3GD, pour utilisation dans les zones 2 et 22
- Catégorie II 3D, pour utilisation dans la zone 22
- En catégorie 3D, disponibles aussi avec frein et codeur HIPERFACE® (avec plaque signalétique électronique)
Caractéristiques techniques
Motoréducteurs BS.F..CMP..
| Réducteur BS.F.. | Moteur CMP.. |
|
|---|---|---|
| Taille réducteur | Taille | Plage de couple MaDyn Nm |
| 202 | 50S – 63S |
15 – 60 |
| 302 |
50S – 71M |
20 – 120 |
| 402 |
50S – 100S |
29 – 225 |
| 502 |
63S – 100S |
63 – 385 |
| 602 |
63M – 100L |
114 – 800 |
| 802 | 71M – 100L | 230 – 1 680 |
Domaines d'utilisation
Applications dans des zones présentant des risques d'explosion par des mélanges air - gaz ou air - poussière selon la directive 94/9/CE (ATEX)
| Produit | Exécution | Zone |
|---|---|---|
| Motoréducteur (motoréducteur pour montage direct) | II3GD II3D |
2/22 |
| Réducteur seul (réducteur avec adaptateur AQ) | II2GD | 1 / 21 2/22 |
| Moteur seul CMP.. | II3GD II3D |
2/22 22 |
Exemples
- Dispositifs de manutention de charge sur transstockeurs
- Portiques de manipulation
- Cadenceurs
- Machines pour l'industrie des pneus, du caoutchouc et des matières plastiques
- Bandes transporteuses
- Axes de translation et axes complémentaires
- Coupe, découpe, soudage et estampage de feuilles, de bois ou de matière plastique
